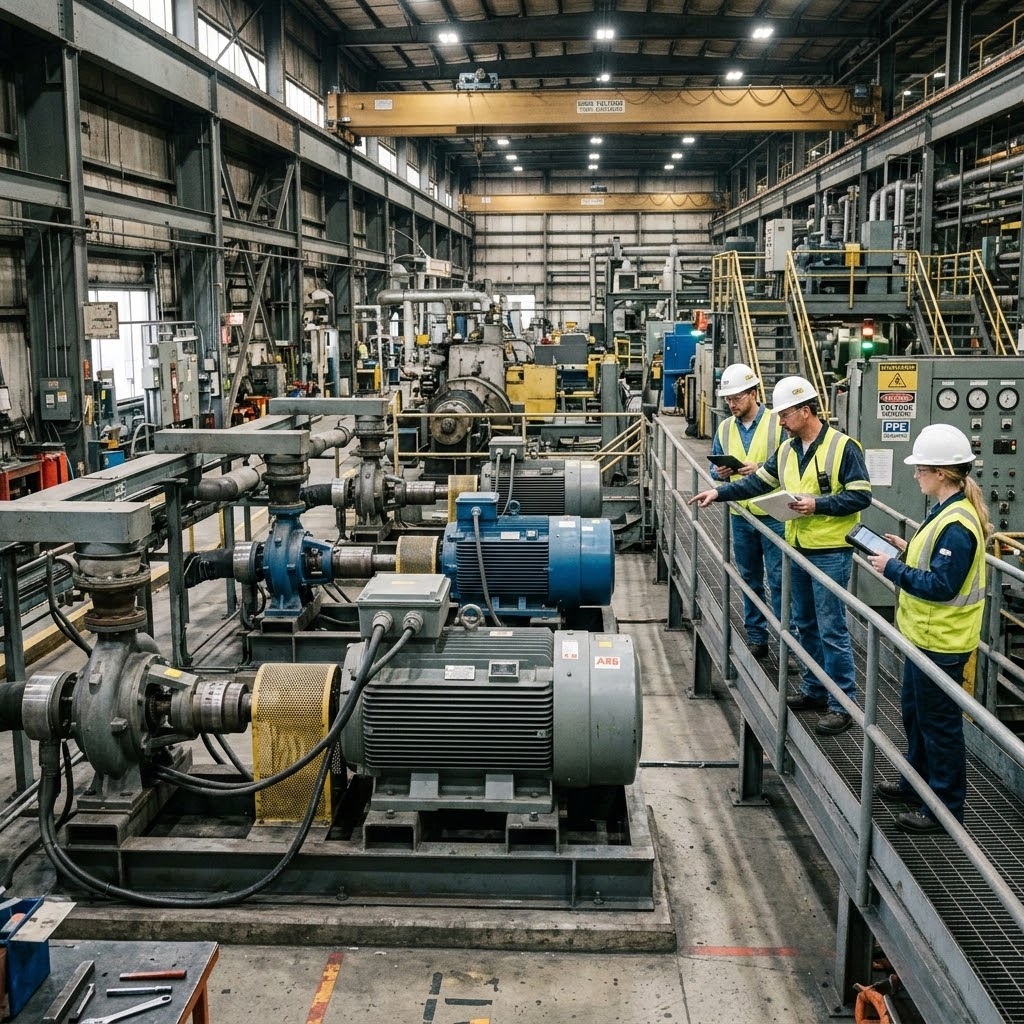

Асинхронные двигатели в промышленности: устройство, принципы работы и основные сферы применения

Конструкция и принцип действия асинхронного двигателя

Асинхронный двигатель представляет собой электромашинный привод, в котором основное возбуждение создаётся статором при подаче переменного тока. Статор формирует вращающееся магнитное поле, которое пересекает пазовую систему ротора и индуцирует в нём электрические токи. Принцип работы основан на электромагнитной индукции: взаимодействие наведённых токов ротора с полем статора создаёт крутящий момент и приводит ротор в движение.

Статор, ротор и корпус: как вращающееся магнитное поле индуцирует токи в роторе

Статор содержит набор обмоток, рассчитанных на номинальное напряжение и частоту сети (обычно 380/400 V, 50/60 Hz для трёхфазных схем). Вращающееся магнитное поле статора индуцирует в проводниках ротора переменный ток, который в короткозамкнутых роторах протекает по замкнутым дорожкам («беличье колесо»). В фазном роторе токи подводятся через контактные кольца, что даёт возможность внешнего регулирования сопротивления цепи ротора. Дополнительную информацию можно найти на https://krd-dv.ru/.

Скольжение: разность частот статора и ротора и зависимость скорости и момента от скольжения

Скольжение s определяется как относительная разность частот: s = (n_sync − n_rotor) / n_sync. Типичные значения скольжения при номинальной нагрузке находятся в диапазоне 0,5–5 % в зависимости от числа полюсов и конструкции. Механический момент пропорционален току ротора и зависит от скольжения: при малом скольжении момент растёт практически линейно, достигает максимума при определённом скольжении, затем снижается.

Типы асинхронных двигателей и практические области применения

Существует два основных типа по конструкции ротора: с короткозамкнутым ротором и с фазным (скользящим) ротором. Выбор зависит от требований к пусковому моменту, регулированию и обслуживанию.

Короткозамкнутый ротор: простая конструкция, пусковые характеристики и типичные сценарии использования

Короткозамкнутый ротор характеризуется простой и компактной конструкцией, низкой стоимостью обслуживания и ограниченной возможностью регулировки пускового момента. При прямом пуске в сеть пусковой ток обычно составляет 5–7 номинальных токов, что влияет на тепловую и механическую нагрузку привода. Такие двигатели применяют в насосных, вентиляторных и конвейерных установках с относительно равномерной нагрузкой.

Фазный (скользящий) ротор: контактные кольца, внешние сопротивления и применение при высоких пусковых моментах

Фазный ротор снабжён контактными кольцами и щётками, что позволяет подключать внешние резисторы в цепь ротора для регулирования пускового момента и тока. Это обеспечивает высокий пусковой момент при контролируемом пусковом токе и применяется в тяжёлых приводах, подъёмной технике и крупногабаритных компрессорах.

Электрические и механические параметры для подбора двигателя

Правильный подбор двигателя базируется на нескольких ключевых параметрах: электрическая мощность, номинальное напряжение и частота, номинальный ток и коэффициент мощности cosφ, а также механические требования к моменту и частоте вращения.

Номинальные параметры: мощность, напряжение, частота, номинальный ток и cosφ

Номинальная мощность указывается в киловаттах и должна соответствовать механической нагрузке с учётом коэффициента запаса. Номинальные напряжение и частота определяют синхронную скорость (n_sync = 120·f / p), где f — частота, p — число полюсов. Коэффициент мощности cosφ влияет на распределение тока и потерь в сети.

Крутящий момент: пусковой, максимальный и номинальный моменты; расчёт запаса по моменту для динамики привода

Пусковой момент и максимальный (критический) момент указываются в характеристиках двигателя. Для динамических режимов желательно иметь запас по моменту, обычно 1,5–2·M_nom, в зависимости от требований разгона и частоты пусков. Расчёт запаса выполняется с учётом инерции привода и допустимой длительности пуска.

Методы пуска и регулирования скорости: плюсы и лимиты

Методы пуска и регулирования влияют на пусковой ток, тепловую нагрузку и ресурс мотора. Выбор зависит от ограничения электросети и требований технологического процесса.

Прямой пуск и пониженное напряжение (автотрансформатор, звезда‑треугольник, мягкий пуск): влияние на пусковой ток и механическую нагрузку

Прямой пуск обеспечивает быстрый разгон, но вызывает высокий пусковой ток 5–7·I_nom и большие механические усилия. Пониженное напряжение снижает пусковой ток и момент; схемы звезда‑треуголь или автотрансформатор уменьшают ток примерно в 2–3 раза. Мягкий пуск контролирует напряжение и форму кривой разгона, снижая динамические ударные нагрузки.

Частотные преобразователи: регулирование частоты и напряжения, влияние на момент, ресурс двигателя и требования к электросети

Частотный преобразователь изменяет частоту и синхронную скорость, управляя моментом при сохранении оптимального соотношения напряжение/частота. Применение ЧП уменьшает механические и электрические перегрузки, обеспечивает плавное управление и рекуперацию в некоторых схемах. Одновременно отмечается необходимость учёта гармоник, требований к фильтрации и возможного снижения ресурса изоляции при неподходящих режимах охлаждения.

Потери, тепловыделение и системы охлаждения

Понимание потерь и теплового режима важно для расчёта допустимого теплового запаса и обеспечения долговечности двигателя.

Электрические и механические потери, температурный профиль и расчёт допустимого теплового запаса

Потери включают потери в обмотках (I^2R), потери в стали статора и ротора, механические потери на трение и вентиляцию. Температурный профиль зависит от нагрузки и охлаждения; расчёт допустимого теплового запаса выполняется на основе класса изоляции и длительности нагрузок с учётом циклов пуск/останов.

Системы охлаждения и IC‑коды: вентиляторное, водяное и комбинированные решения и их влияние на ресурс

IC‑коды по стандарту IEC определяют режимы охлаждения; среди широко применяемых — самовентиляция с вентилятором на валу и варианты с принудительным внешним охлаждением. Вентиляторное охлаждение обычно обеспечивает достаточный теплоотвод при нормальной установке, водяное и комбинированное применяют при повышенных тепловых нагрузках или ограниченном воздушном канале.

Класс изоляции, температурные ограничения и долговечность обмоток

Класс изоляции определяет максимально допустимую температуру нагрева обмоток и влияет на срок службы. Частый нагрев до предела сокращает ресурс изоляции.

Маркировки классов изоляции, допустимые температуры и влияние режима работы на срок службы изоляции

Стандартные классы обозначаются буквами: B (макс. 130 °C), F (155 °C), H (180 °C). Превышение рабочей температуры приводит к ускоренному старению изоляции; расчёт срока службы производится с учётом температурного профиля и числа циклов нагрева.

Методы контроля состояния изоляции и диагностические пороги для ремонта

Контроль включает измерение сопротивления изоляции (мегомметр), частичные разряды, МШУ‑тесты и тепловую диагностику. Типичные пороги для планирования ремонта: резкое снижение сопротивления изоляции относительно базового значения, обнаружение частичных разрядов или повышение локальной температуры свыше паспортных значений.

Степень защиты (IP) и исполнения для агрессивных и взрывоопасных сред

Степень защиты IP определяет устойчивость к проникновению твёрдых частиц и влаги и диктует требования к уплотнениям и кабельным вводам.

Классы IP: защита от пыли и влаги, требования к кабельным вводам и уплотнениям

Маркировка IP состоит из двух цифр: первая — защита от твёрдых предметов и пыли, вторая — защита от влаги. Для запылённых или влажных помещений выбирают исполнение с высокой второй цифрой и соответствующими уплотнениями и кабельными вводами, обеспечивающими герметичность и защиту подшипников.

Взрывозащищённые варианты: конструктивные особенности и требования к монтажу и обслуживанию

Взрывозащищённые исполнения имеют усиленные корпуса, специальные уплотнения и электрические искрозащитные решения, соответствующие нормативным требованиям по классу взрывоопасности. Монтаж и обслуживание требуют соблюдения регламентов безопасности, использования сертифицированных выводов и контролируемых процедур доступа.

Монтаж, эксплуатация, диагностика и критерии ремонта или замены

Правильная установка и регулярная диагностика продлевают срок службы и обеспечивают надёжность привода.

Правила монтажа, выравнивание, подшипники, крепление и охлаждение при установке

Монтаж включает точное выравнивание вала, правильную установку подшипников и креплений, обеспечение свободного притока воздуха к охлаждающему вентилятору. Неправильное выравнивание приводит к увеличению вибрации и износу подшипников; расчёт допускаемых радиальных и осевых нагрузок выполняется согласно паспортным данным.

Диагностика и профилактика: мониторинг температуры, вибрации, испытания обмоток, обнаружение дефектов ротора и критерии принятия решений о ремонте или замене

Мониторинг включает контроль температур по термопарам, вибрации по ускорению и спектру, периодические измерения сопротивления и частичных разрядов. Признаки необходимости ремонта: устойчивая тенденция роста вибрации, постоянный перегрев выше паспортного значения, падение сопротивления изоляции или признаки механических повреждений ротора. Решение о ремонте или замене принимается на основе сопоставления стоимости восстановления и оставшегося ресурса с учётом эксплуатационных рисков.
