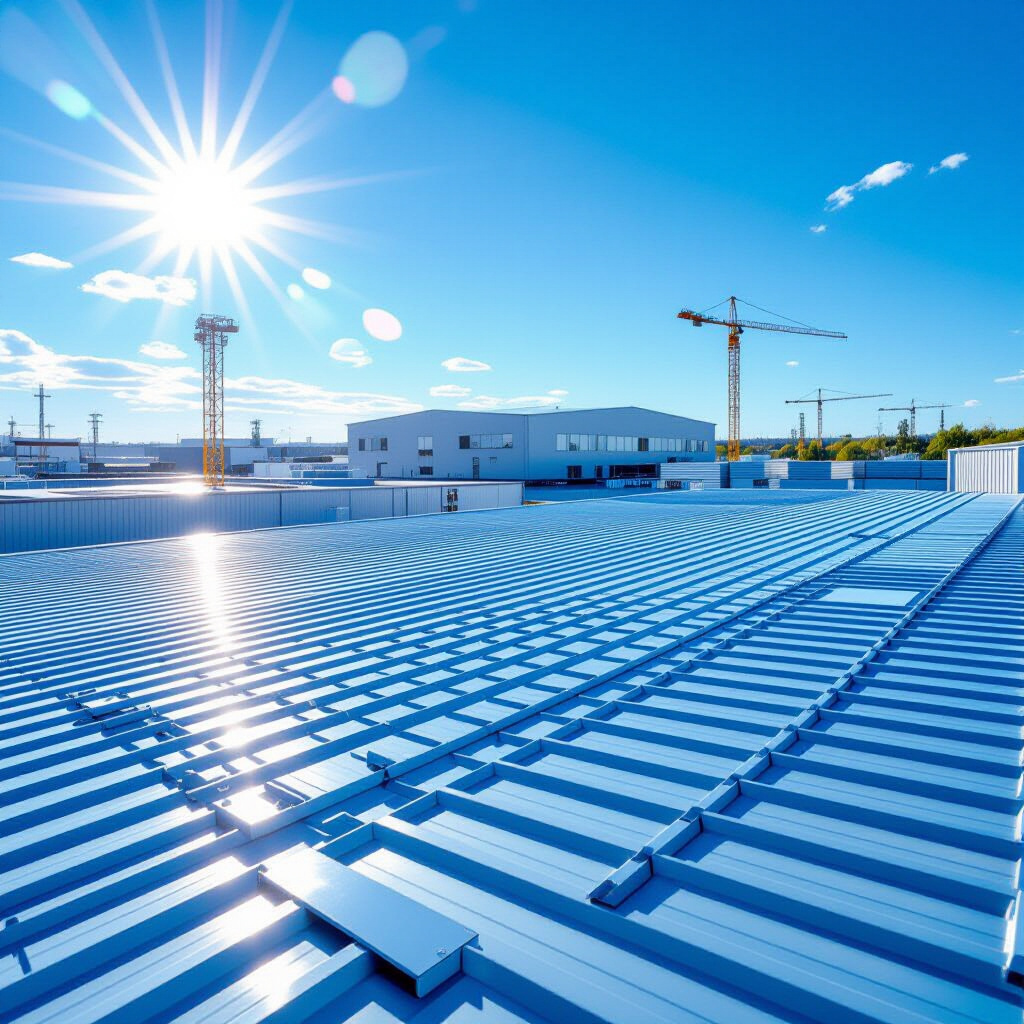

Применение гофролиста для кровли и ограждающих конструкций

Как устроен профиль гофролиста

Более подробно по теме — по ссылке Гофролист. формуют холодным прокатом рулонной стали: валки придают заготовке трапециевидную или волновую гофру.

Геометрия гофры: высота, шаг, рёбра жёсткости

Высота профиля — от 8 мм у стеновых марок до 114 мм у несущих; шаг гофры задаёт ширину полки, рёбра повышают жёсткость.

Толщина металла и строение защитного слоя

Толщина стали указывается до цинкования: 0,35–1,2 мм. Поверх цинка наносят полимер, а срезы остаются незащищёнными.

Классификация профилей и чтение маркировки

Стеновые, кровельные и несущие варианты

Буквы С, К, Н и НС указывают назначение профиля. Замена одного типа другим требует пересчёта пролёта обрешётки.

Что означают цифры в обозначении профиля

В записи С21-1000-0,5 первое число — высота профиля в миллиметрах, второе — полезная ширина, третье — толщина стали.

Укладка на кровле

Минимальный уклон и схема нахлеста

До 15° лист укладывают с перекрытием двух волн и герметиком, при большем уклоне — одной волны. Минимальный уклон — около 12°.

Шаг обрешётки и точки крепления

Шаг прогонов зависит от толщины стали, числа пролётов и снегового района; на кровле саморез идёт в прогиб волны.

Доборные элементы и герметизация примыканий

Конёк, ендову и торцевые планки ставят с уплотнительной лентой; примыкания к стенам закрывают планками.

Монтаж ограждения

Расчёт шага столбов и лаг под ветровую нагрузку

Парусность растёт с высотой полотна и передаётся с лаг на столбы; для полотна до 2 м опоры ставят через 2–2,5 м, лаги — в два ряда.

Крепление листа и распределение точек фиксации

На ограждении саморезы идут в вершину волны с шагом 250–500 мм. Перетянутая шайба теряет упругость.

Обработка кромок и защита нижнего среза

Нижний срез не должен упираться в грунт: оставляют зазор 50–100 мм и покрывают кромку цинконаполненным составом.

Нагрузки, конденсат и шум

Снеговой и ветровой расчёт для конкретной конструкции

Снеговая нагрузка по СП 20.13330 — от 0,8 до 3,2 кПа; шаг опор берут по худшему сочетанию с ветром.

Вентиляция подкровельного пространства и борьба с конденсатом

Конденсат выпадает на внутренней стороне холодного листа; зазор 40–50 мм с продухом у карниза и конька снижает влажность.

Акустика кровли при дожде и граде

Тонкий лист усиливает шум дождя и града; звук снижают сплошное основание и слой минеральной ваты.

Резка, крепёж и защита от коррозии

Инструменты, которые не разрушают покрытие

Абразивный круг выжигает цинк и полимер по линии реза; применяют ножницы по металлу и твердосплавные пилы.

Подбор саморезов и уплотнителей

Саморезы 4,8×35 мм подходят для деревянной обрешётки; уплотнитель из EPDM стоек к ультрафиолету.

Обработка срезов и ремонт локальных повреждений

Срезы и царапины до металла покрывают грунт-эмалью с цинком.

Ошибки монтажа и их последствия

Экономия на толщине металла и слишком редкая обрешётка

Снижение толщины с 0,5 до 0,4 мм уменьшает момент сопротивления почти на треть; редкая обрешётка добавляет прогиб.

Нарушение нахлеста, крепежа и зазоров

Малый нахлёст и крепёж по краям создают условия для ветрового отрыва и затекания воды.

Отсутствие вентиляции и герметизации узлов

Без продухов влага остаётся в пироге: коррозия изнутри и намокание утеплителя.

Износ, осмотр и обслуживание покрытия

Что ускоряет коррозию и выцветание

Коррозию ускоряют необработанные срезы, контакт с влажным грунтом и застой воды; выцветание — стойкость полимера.

Периодичность осмотра и признаки необходимости ремонта

Осмотр проводят дважды в год: проверяют крепёж, уплотнители, планки и следы ржавчины.
