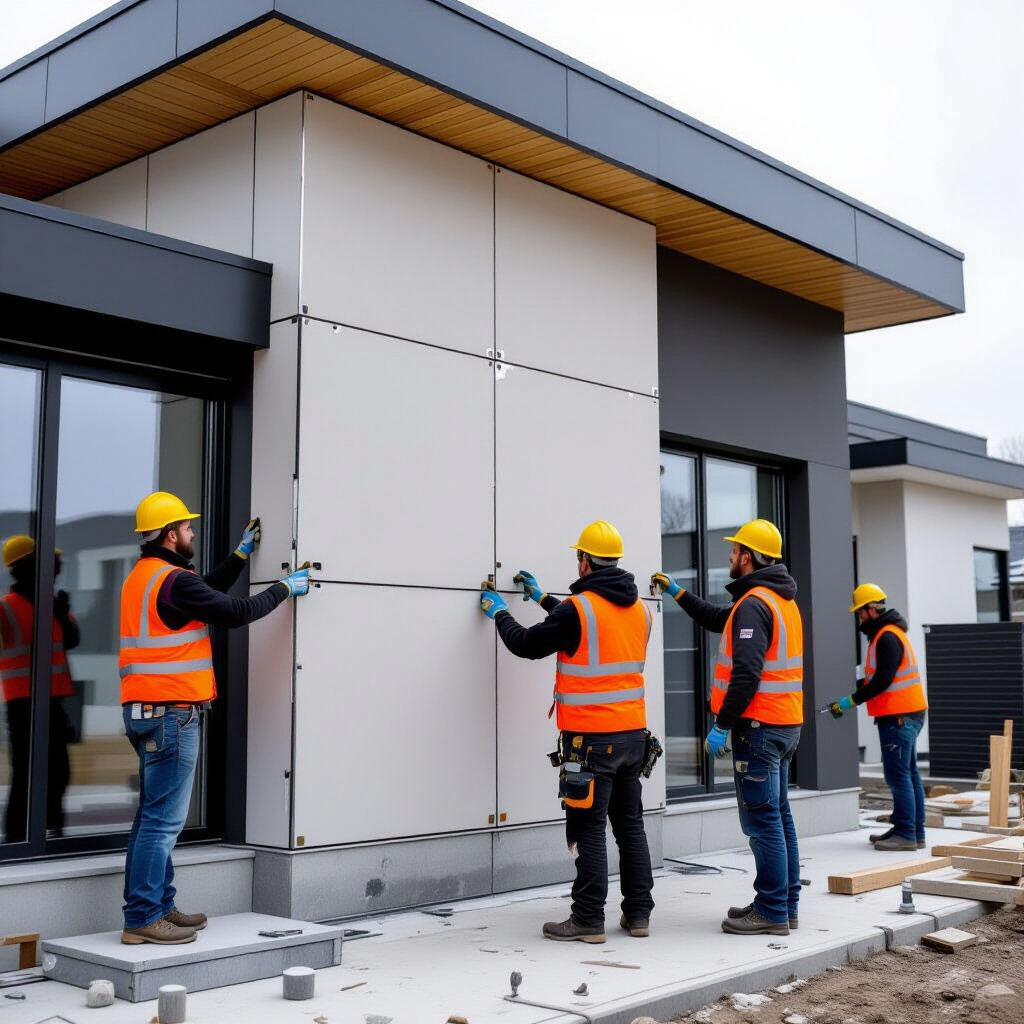

Панели СИП для фасада: состав, свойства и особенности монтажа
1 минута чтение
Слои панели и их роль в фасадной конструкции
Панель собирается из двух обшивок и утеплителя между ними: слои соединены клеевым слоем, поэтому элемент работает как единая конструкция и воспринимает изгиб без отдельного каркаса. Именно так устроены «Панели SIP».
Обшивка: ориентированно-стружечная плита, цементно-стружечная плита, фиброцемент
Обшивка воспринимает изгибающие и ветровые нагрузки и удерживает крепёж отделки. ОСП-3 выпускают толщиной 12 мм при плотности 600–650 кг/м³, ЦСП — 10–16 мм, фиброцемент — 8–10 мм.
Сердцевина: пенополистирол, пенополиуретан, минеральная вата
Утеплитель сокращает теплопередачу: теплопроводность пенополистирола 0,038–0,042 Вт/(м·К), ППУ — 0,022–0,028, минеральной ваты — 0,038–0,045. Пенополистирол и ППУ горючи (Г3–Г4), вата негорючая.
Теплотехника стены из СИП-панелей
Стену считают по СП 50.13330, где нормируется сопротивление теплопередаче R в м²·К/Вт.
Сопротивление теплопередаче и выбор толщины панели
Панель с ППС 150 мм даёт R около 3,8–4,0 м²·К/Вт, с 200 мм — порядка 5,0. Для территорий с ГСОП 6000 °C·сут норма стены близка к 3,5, для более холодных условий требуется больше.
Мостики холода в стыках, крепеже и примыканиях
Разрыв утеплителя в стыке и сквозной крепёж образуют локальные мостики холода. Тяжёлые элементы крепят к стойкам каркаса или закладным, а не только к обшивке.
Влажностный режим и паропроницаемость
Паропроницаемость слоёв определяет направление движения влаги: пар идёт от тёплой зоны к холодной.
Точка росы и порядок слоёв в стене
Точка росы формируется на границе слоёв с разной температурой и паропроницаемостью. Паронепроницаемый слой снаружи смещает конденсат в сердцевину и на обшивку, поэтому паропроницаемость слоёв наращивают изнутри наружу.
Вентиляционный зазор и паропроницаемая отделка
Навесная отделка с зазором 40–60 мм и продухами внизу и вверху выводит влагу потоком воздуха. Штукатурка работает при паропроницаемости не ниже, чем у обшивки.
Нагрузки и узлы крепления отделки
Анкеровка в обшивку и распределяющие элементы
Вырыв самореза из ОСП толщиной 12 мм составляет ориентировочно 0,4–0,7 кН; в ЦСП показатель ниже из-за хрупкости. Распределяющие пластины и направляющие передают усилие на несколько точек.
Вес фасадной системы и допустимая нагрузка на панель
Штукатурная система весит 15–25 кг/м², навесная с керамогранитом — 30–50 кг/м². Нагрузку передают на каркас через закладные.
Монтаж, стыки и герметизация
Замковые соединения и обработка примыканий
Замок шип-паз или лабиринт поддерживает непрерывность теплоизоляции, но не заменяет герметизацию. Примыкания к проёмам выполняют с учётом температурных деформаций.
Ленты, мембраны и эластичные герметики
Стыки закрывают паропроницаемыми лентами, самоклеящимися мембранами и эластичными герметиками, совместимыми с материалом обшивки и утеплителя.
Варианты фасадной отделки
Штукатурные системы и армирование основания
Штукатурная система опирается на жёсткое основание и армирующий слой: минеральный состав 5–8 мм по стеклосетке. Подвижность основания ограничивает применение.
Навесные системы и вентилируемый фасад
Навесная система требует закладных и распределяющих элементов, вес передаётся на каркас здания. Вентилируемый зазор устраивают при паропроницаемом утеплителе.
Ограничения и риски эксплуатации
Огнестойкость и требования к утеплителю
Горючий утеплитель ограничивает применение конструкции в зонах с нормируемым пределом огнестойкости. Противопожарные рассечки из негорючего материала разрывают горючий слой.
Увлажнение, биопоражение и ремонт повреждённой обшивки
Повреждение обшивки открывает утеплитель влаге: ОСП набухает по кромкам, сердцевина теряет теплозащиту. Участок вырезают, ставят вставку с перекрытием кромок и герметизируют.
